O desafio era entregar o maior volume de concreto, na menor betoneira possível e, assim, melhorar a produtividade de betoneiras para a construção de túneis para uma mineração de cobre, na Bahia. Para isso, a Ero Brasil Caraíba procurou a Liebherr. A mineradora de cobre situada no norte da Bahia, no município de Jaguarari, é uma das principais produtoras de cobre do Brasil. A mina subterrânea localizada em Jaguarari tem profundidade de 1.530 metros. A rampa com 11,3 km de extensão, tem um percentual de inclinação que varia entre 15% e 20%, o que tornava o desafio ainda maior: além da altura total do conjunto caminhão-betoneira, era preciso se atentar à taxa de enchimento e inclinação do equipamento, para que a betoneira pudesse transportar um grande volume de concreto, sem derramá-lo.

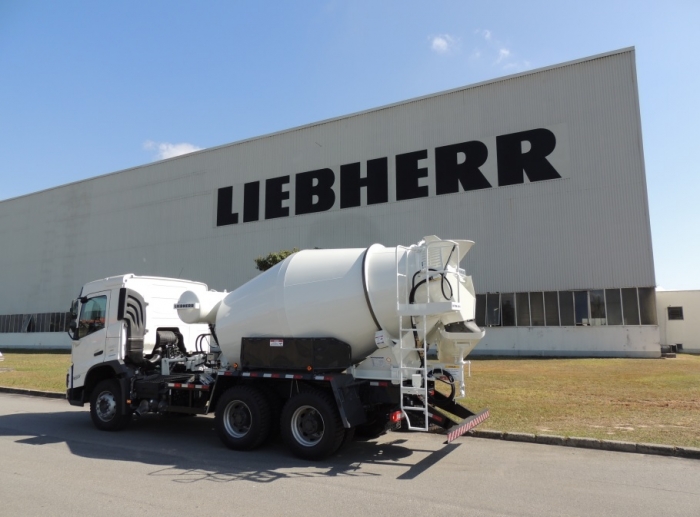

“Estávamos utilizando uma betoneira adaptada, rebaixada, que conseguia entregar 3m³ de concreto nos túneis. Nós procuramos a Liebherr para desenvolver uma betoneira mais baixa, mas que possibilitasse a entrega de um volume maior concreto por viagem, aumentando a nossa produtividade. Buscamos a Liebherr pois ela é referência nesse mercado”, explica Erinaldo Bispo de Deus, engenheiro responsável da Ero Brasil Caraíba. A solução desenvolvida foi uma betoneira Liebherr HTM 604, originalmente projetada para transportar 6 m³ de concreto, que foi reprojetada para atender às necessidades do cliente, possibilitando a entrega de 5 m³ em cada viagem, a uma altura máxima de 3.200mm do conjunto caminhão-betoneira.

Uma betoneira convencional de 6m³, HTM 604, tem altura de 3.620 mm, altura superior ao limite de operação dentro dos túneis. “A Ero Brasil Caraíba nos procurou, pois estavam trabalhando com seis betoneiras, cada uma entregando 3 m² por viagem. Eles precisavam melhorar a eficiência operacional e por isso, em conjunto com o cliente, desenvolvemos uma betoneira de 6 m³, que, em vista da inclinação da área de trabalho, poderá transportar o limite de 5 m³ por viagem. Com o novo projeto, o que antes era feito com seis caminhões betoneira, agora poderá ser realizado com quatro”, afirma Gian Romano, gerente divisional da área de Tecnologia do Concreto da Liebherr Brasil.

Para atender ao limite máximo de altura, a Liebherr readequou a instalação da betoneira no caminhão, eliminando o sobrequadro. “Somente com a retirada do sobrequadro, foi possível eliminar 160mm. Para garantir a estabilidade, a resistência dos componentes e a operação ideal da betoneira, reduzimos a área de contato da betoneira com o chassi, soldando uma chapa 3/8’’ e fixando-a no chassi”, comenta Bosco Correa, coordenador da engenharia de Tecnologia do Concreto da Liebherr Brasil. “Também ganhamos 80mm ao reduzir a altura da base e da inclinação da betoneira. E, ao fazer isso, o desafio era justamente manter o volume nominal e a baixa taxa de enchimento, pela qual já somos reconhecidos, garantindo que não houvesse derramamento de concreto, ainda que o trabalho aconteça em enormes aclives e declives”, complementa.

O projeto da betoneira, em si, sofreu poucos ajustes, garantindo assim a escalabilidade do projeto, e, principalmente, a durabilidade, robustez e qualidade pelas quais a Liebherr já é reconhecida. “Utilizamos o projeto base de uma betoneira convencional, dessa forma, o cliente sabe que pode contar com uma betoneira de alta qualidade e robustez. A durabilidade da betoneira foi mantida. Por termos a nossa própria engenharia, a maior fábrica de betoneiras no país e um projeto bem pensado e desenvolvido, conseguimos manter um preço bastante competitivo para essa betoneira”, complementa Gian.

Para que seja possível operar em espaços com altura restrita é preciso também reduzir a altura do caminhão. “Do mesmo modo que uma betoneira mais leve é um trabalho conjunto entre montadora e implementadora, esse projeto para mineração também, já que cerca de 1/3 da altura que é preciso reduzir só é possível fazer no chassi”, finaliza Bosco.

Atualmente, as betoneiras estão trabalhando no local com disponibilidade superior a 80%, o que é um excelente índice para o setor. Segundo Erinaldo: “Outro ponto importante é o custo operacional que é bem abaixo das betoneiras importadas”. A Liebherr fabrica betoneiras em Guaratingueta (SP), desde o final da década de 1980. Já são quase 16.000 betoneiras fabricadas nacionalmente e a Liebherr é líder de mercado de venda de betoneiras no país.

A Mineração Ero Brasil Caraíba é uma mineradora de cobre situada no norte da Bahia no Distrito de Pilar, Jaguarari (BA) e que tem cerca de 3.400 colaboradores (entre diretos e terceirizados). Atualmente, a Ero Brasil Caraíba tem em operação duas minas subterrâneas, uma localizada nas imediações do Distrito de Pilar, Jaguarari (BA), e outra em Vermelhos (BA), pertencente ao município de Juazeiro. Além destas, a mineração está iniciando um projeto de mina a céu aberto Surubim.
